电生理手术模拟教学系统亚克力款

所属分类 结构性心脏病手术培训系统

获取产品报价获取产品资料预约产品演示

电生理手术模拟教学系统亚克力款介绍

产品介绍

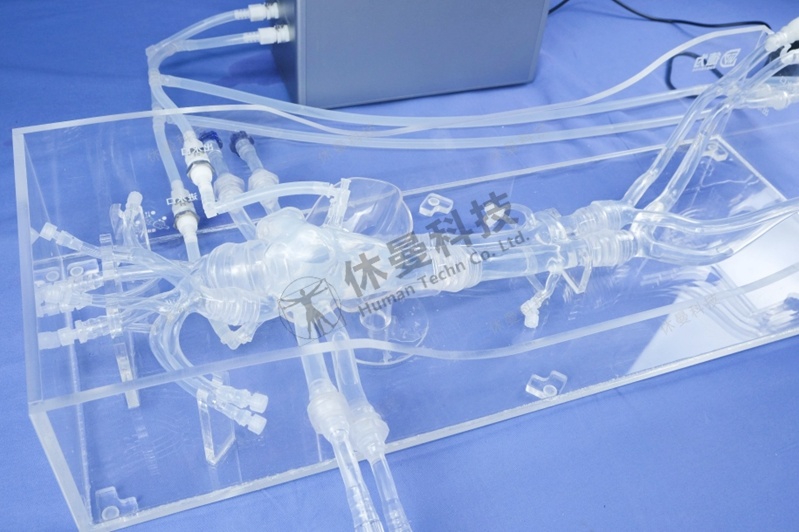

电生理手术模拟教学系统（亚克力款）是以真实人体三维解剖数据为重建依据、按1:1比例构建的心脏电生理介入训练平台。模型将左心房、右心房、左心室、右心室四腔心结构与头臂干动脉、主动脉弓、降主动脉、腹主动脉至股动脉的全程动脉系统，以及头臂静脉、上腔静脉、下腔静脉、髂静脉至股静脉的全程静脉系统一体化立体固定于亚克力箱体内，同时包含肺动脉分支与肺静脉主支。
40A软质高透明硅胶管壁使四腔心轮廓、肺静脉入口、冠状静脉窦区域及大血管连接关系全程可视，可在目视引导下理解导管从股静脉经下腔静脉进入右心房、穿过房间隔至左心房及肺静脉的完整路径。设计上以股静脉与主动脉为入水端、肺动脉与股动脉为回水端，心室最上方增设排气分支，构建贴近人体生理的实际循环流向。搭载智能教学模拟泵，流速、温度及脉动参数触控屏实时调节。
适用于心血管内科电生理方向的导管室导航基础训练、经股血管造影教学及心脏解剖结构的三维空间认知培养。

技术亮点

四腔心与大血管一体化重建

同时呈现左心房、右心房、左心室、右心室及连接各腔室的动静脉主干，透明硅胶管壁使电生理导管在腔室间的穿行路径与空间关系裸眼可视。

体肺双循环流向模拟

以股静脉与主动脉入水、肺动脉与股动脉回水的独特循环设计，配合心室上方排气分支，还原体循环与肺循环的实际血流方向，为理解电生理导管行进路径提供生理级参照。

肺静脉-左心房连接可视化

肺静脉主支与左心房的连接关系一目了然，为肺静脉隔离等房颤消融术式的导管入路教学提供直观的三维解剖基础。

模型功能

支持术式

经股动脉入路造影训练

心血管造影训练

外周血管造影训练

模型结构

配备智能脉动泵：可自由调整流量、温度、脉动频率，操作直观便捷、学习成本低。
仿真度高：采用仿真血管材料基于人体真实CT数据3D打印而成，房/室间隔可替换。
无需添加润滑剂：血管模型摩擦系数接近真实人体血管，手感顺滑不卡顿，不产生泡沫、不污染环境。
内置柔性传感器：实时监测学员手术操作过程，配套AI软件提供智能监测反馈。
直接使用真实的手术器械操作：配合仿真DSA设备，可在真实的影像系统下显影并观察器械在血管内的实时动态，无射线环境即可模拟真实的导管室手术操作环境。

模型参数

外形尺寸	820×300×200mm
重量	6Kg
血管材料	高透明弹性硅胶（3D打印成型）
数据来源	正常国人CT/MRA真实数据
股动脉入路	2处（12F-30F）
