ICE心脏手术模拟教学系统

ICE心脏手术模拟教学系统是基于真实人体心脏解剖结构设计的心腔内超声介入训练及器械评价仿真模型，以透明亚克力水箱承载软质高透明硅胶构建的四腔心脏与上下腔静脉，通过液体介质注入形成连续声学传播环境，为ICE超声导管的成像、定位与操作提供接近临床的模拟条件。模型复现左心房、左心室、右心房、右心室及上腔静脉、下腔静脉等结构，经双侧髂静脉入路，...

所属分类 结构性心脏病手术培训系统

获取产品报价获取产品资料预约产品演示

ICE心脏手术模拟教学系统介绍

产品介绍

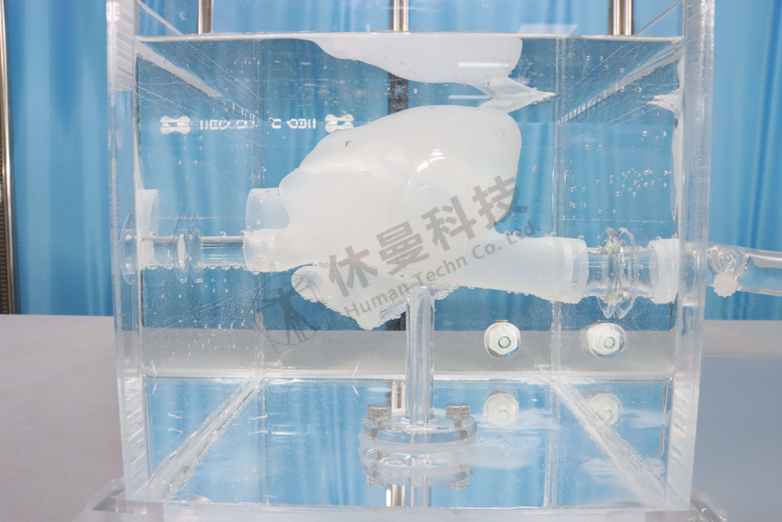

ICE心脏手术模拟教学系统是基于真实人体心脏解剖结构设计的心腔内超声介入训练及器械评价仿真模型，以透明亚克力水箱承载软质高透明硅胶构建的四腔心脏与上下腔静脉，通过液体介质注入形成连续声学传播环境，为ICE超声导管的成像、定位与操作提供接近临床的模拟条件。

模型复现左心房、左心室、右心房、右心室及上腔静脉、下腔静脉等结构，经双侧髂静脉入路，导管可由静脉系统进入右心房，完成旋转、前进、后撤及方向调整，观察房间隔、左右心房空间关系、三尖瓣及心室腔形态。透明水箱提供目视条件，使超声影像与实体解剖可同步对照，辅助理解ICE影像空间定位与导管操作轨迹。模型亦用于评价导管通过性、推送性能、扭矩传递及定位稳定性等器械输送指标。

适用于心腔内超声成像训练、导管定位及术中影像导航模拟。

技术亮点

超声影像与实体解剖双对照

透明水箱使操作者可同步观察超声影像与心腔实体结构，辅助建立影像空间定位与导管轨迹的对应关系。

四腔心脏及关键结构完整复现

左心房、左心室、右心房、右心室及上下腔静脉、房间隔、三尖瓣等结构逐一生现，为ICE导管经右心路径的成像与定位提供解剖参照。

器械输送性能多维评价

模型可用于评价导管通过性、推送性能、扭矩传递及定位稳定性，覆盖介入器械在复杂心腔环境中的核心力学指标。

模型功能

支持术式

心腔内超声（ICE）成像训练

房间隔结构辨识

左右心房空间关系观察

三尖瓣及心腔结构观察

心腔内器械相对位置判定

介入器械通过性、推送性能及扭矩传递评价

导管定位及ICE影像采集

结构性心脏病介入术中影像导航

心房间隔穿刺模拟

经股静脉路径导管输送与路径选择

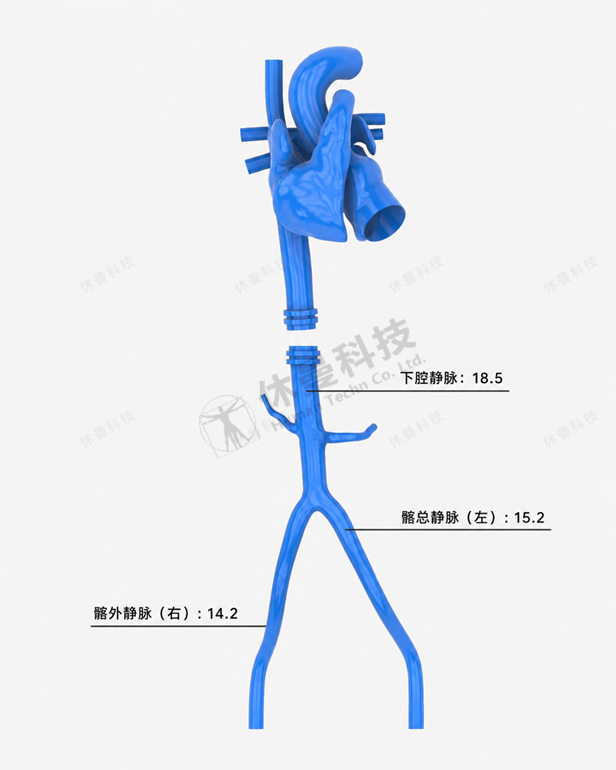

模型结构

心腔结构：
左心房、左心室、右心房、右心室
房间隔、三尖瓣及相关心腔结构
大血管结构：
上腔静脉、下腔静脉
双侧髂静脉入路
容器与介质：
透明亚克力水箱
软质高透明硅胶血管
流体介质：水、润滑液、模拟血液

模型参数

外形尺寸	600×320×240mm
重量	3Kg
血管材料	软质高透明硅胶
入路数量	左右股静脉入路2处
适配器械规格	12F-30F
流体介质	水、润滑液、模拟血液
容器材质	透明亚克力水箱
